產品概述：
JLC-RY2型便攜式人工降雨模擬系統是我公司開發的人工自動模擬降雨大廳的配套輔助設備之一，是為了滿足野外不同環境的模擬天然降雨試驗而研制的便攜式人工模擬降雨器，該設備經過三年來的實際降雨運用，經過多次的現場總結提升，已由**初的**代、第二代產品發展到現在的第三代產品，現在該產品使用國內全觸屏控制，更為方便簡單。 降雨噴頭 使用美國SPAYING SYSTEMS公司生產的FULLJET旋轉下噴式噴嘴，不銹鋼材質，可以有效保證降雨的均勻度及雨滴粒徑范圍。
應用**域：
本設備應用范圍廣泛，全國現有水土流失面積365萬平方公里亟待應用模擬降雨裝置，建立各地的水土流失數據庫，為規劃、設計、水土保持監督執法提供科學依據；為水利、水土保持研究所等單位及相關從事水土保持方案編制的行業規劃、設計、勘測研究院提供準確的實驗數據。也廣泛應用于農田定點噴灌、城市園林綠化噴灌、公路綠化帶噴灌、施工場地降塵噴灌等。
產品特點：
1、主要用于各種野外實地土壤侵蝕研究的人工模
擬降雨和小區域模擬環境下室內、室外人工降雨的使用。
3、結構簡單，模塊化安裝組配，質量輕，具有靈活性現場安裝、拆卸、使用。
4、系統自備發電/水動力/雨量調解。
5、現場所有裝備均采用快速插接接頭。
6、采用美國SPAYING SYSTEMS原裝進口下噴式降雨噴頭，可使雨滴落地能量與自然降雨相似。
7、整個產品按照軍工級標準設計研發生產，使用壽命達到20年以上。
8、能耗低，運行穩定，具有廣泛的適用范圍。
9、該設備采用個功能完備的模塊化設計，通過手銬式快速連接部件，手工即可裝配完成，適應各種野外不同地形條件。
10、該模擬降雨器選用皮實耐用的電動球閥，以終端實際降雨參數調節控制降雨過程，這樣有效克服了從水源到噴頭各個環節的損耗和阻力造成的誤差，模擬雨強調控范圍大，均勻度良好，先進的觸控技術，操作簡單便捷。
11、該系統國內首先采用自動測控系統在模擬降雨器上，可現場實時在線顯示存儲模擬降雨的動態變化及曲線，即對現場降雨測量結果有直接參考意義，又便于很快調節雨強至實驗模擬降雨要求值（如無此功能，降雨前的降雨率定、調節、驗證很費精力，時間）。降雨時間、壓力及管路數量選擇可自動進行。
12、由于采用帶壓力垂直下噴式模擬降雨，既有較強的抗風能力（室內不考慮抗風能力），又可接近自然降雨能量。（一般野外模擬降雨刮風對降雨均勻大影響**大，甚至模擬降雨失敗）
工作原理：
為使該系統模擬的降雨與自然降雨物理性能**大相似，采用世界上專業生產模擬雨滴噴頭的美國SPAYING SYSTEMS CO公司生產的FULLJET旋轉下噴式噴頭模擬降雨，配合幾十種不同規格的垂直全噴式雨滴模擬專用噴頭，疊加成一個雨滴噴射組（由3-5只噴頭構成雨滴噴射組），即可有較大雨強變化，又可保證雨滴模擬效果從而形成從小到大的雨強連續可調，雨滴形態，降雨均勻度與自然降雨相似的人工自動模擬降雨。
系統組成：

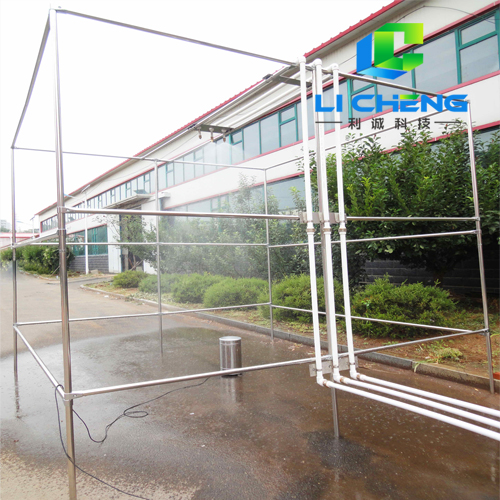

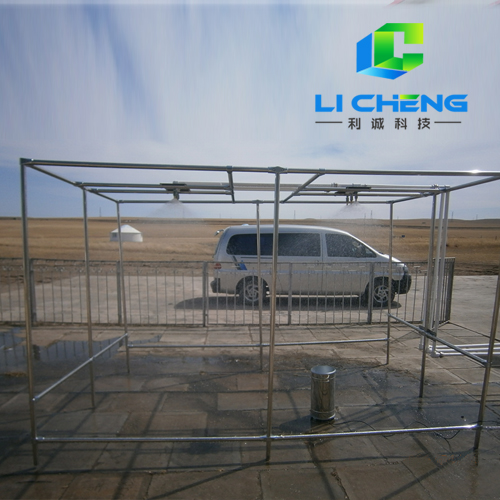

人工模擬降雨系統由增壓單元、噴霧單元、控制單元等組成，其中增壓單元、控制單元集成在一個操作控制臺內，噴霧單元通過管路與系統連接，通過支架將其架設到合適的降雨高度。
5.1 增壓單元
人工模擬降雨系統設置一套增壓單元，增壓單元是降雨量和雨滴大小的保證，增壓單元由入口單元，過濾單元、泵單元、出口單元組成，由不銹鋼管道連接在一起，固定在操作控制臺底部。
增壓單元具有以下特點：
(1）高度集成，功能模塊集成在一個封閉式固定底座上，方便安裝、操作及維護；
(2）過濾單元，過濾水中雜質，確保噴嘴不會因水中雜質堵塞影響正常工作；
(3）泵單元，多級離心泵輸出壓力穩定；
(4）儀表監測，實時監控系統壓力和流量；
(5）系統自我保護，操作簡單。
5.2 噴霧單元

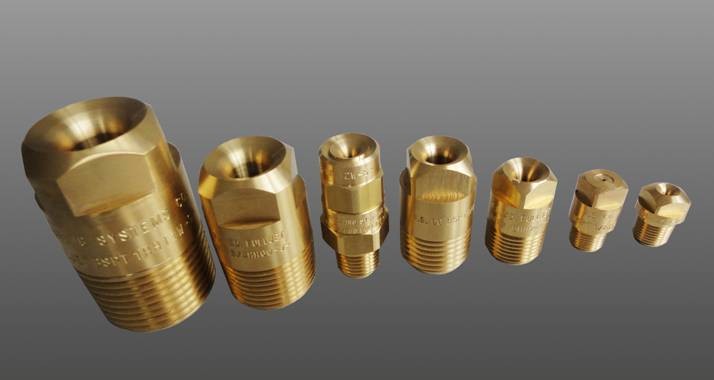

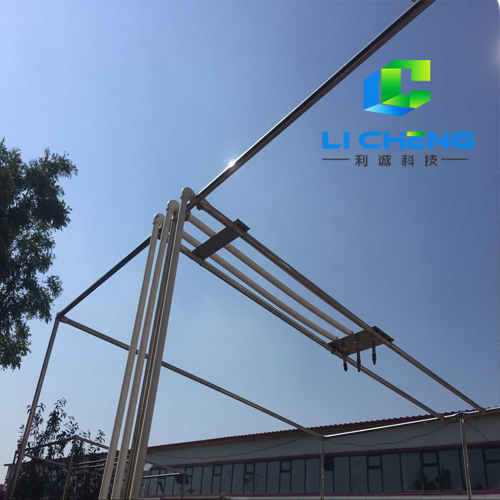

噴霧單元由供水管路、直管段、噴嘴、支架等組成，噴嘴采用世界上專業生產模擬雨滴噴頭的美國SPAYING SYSTEMS公司生產的FULLJET旋轉下噴式噴嘴，不銹鋼材質，噴嘴和直管段集成在一起，噴霧支架為不銹鋼方管結構，用來架設供水管路和噴嘴。
噴霧單元設計噴霧量為200～*0L/H，噴霧壓力0.5～3Bar,噴霧高度和覆蓋面積依客戶需求而定原裝進口美國SPAYING SYSTEMS公司生產的FULLJET旋轉下噴式噴嘴
噴嘴采用FULLJET1/8，不同壓力噴嘴顆粒度數據如下：

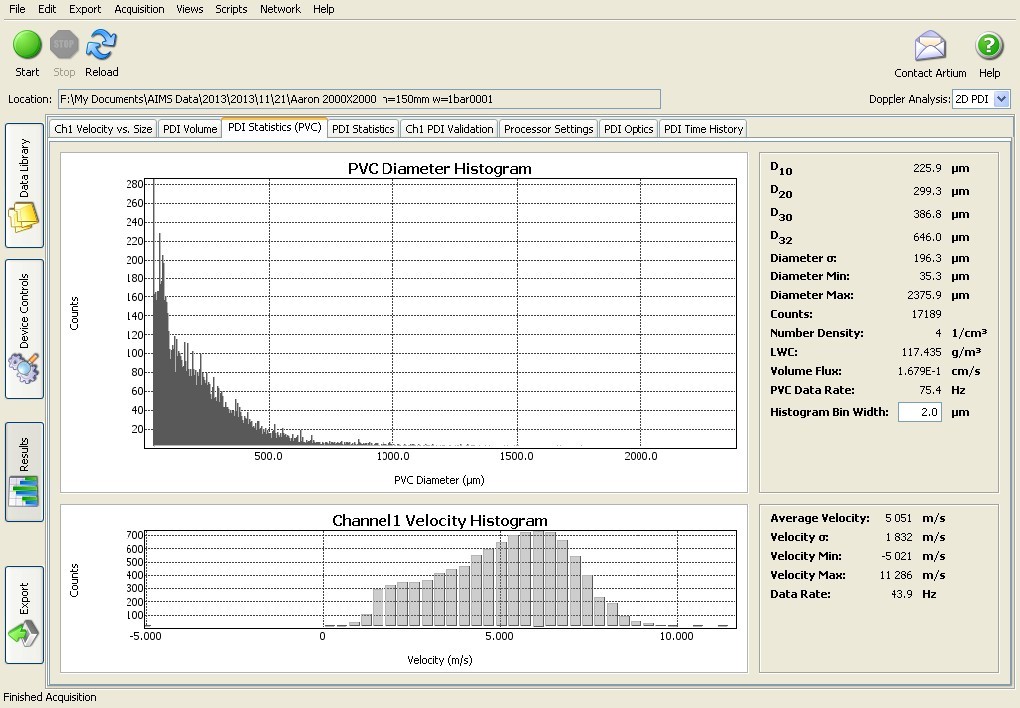

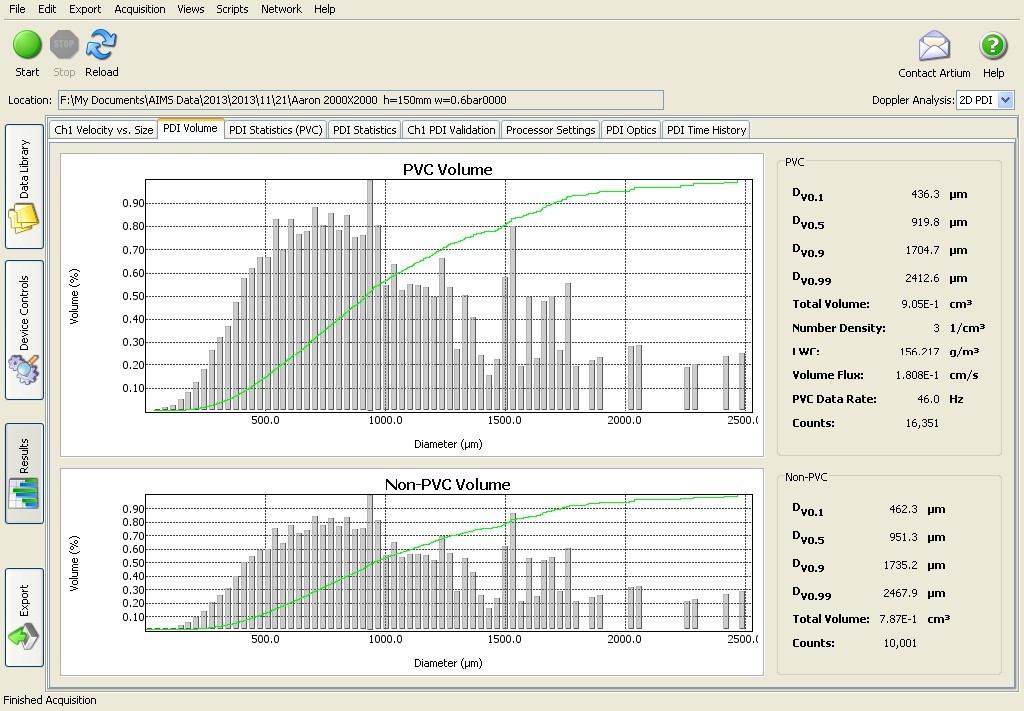

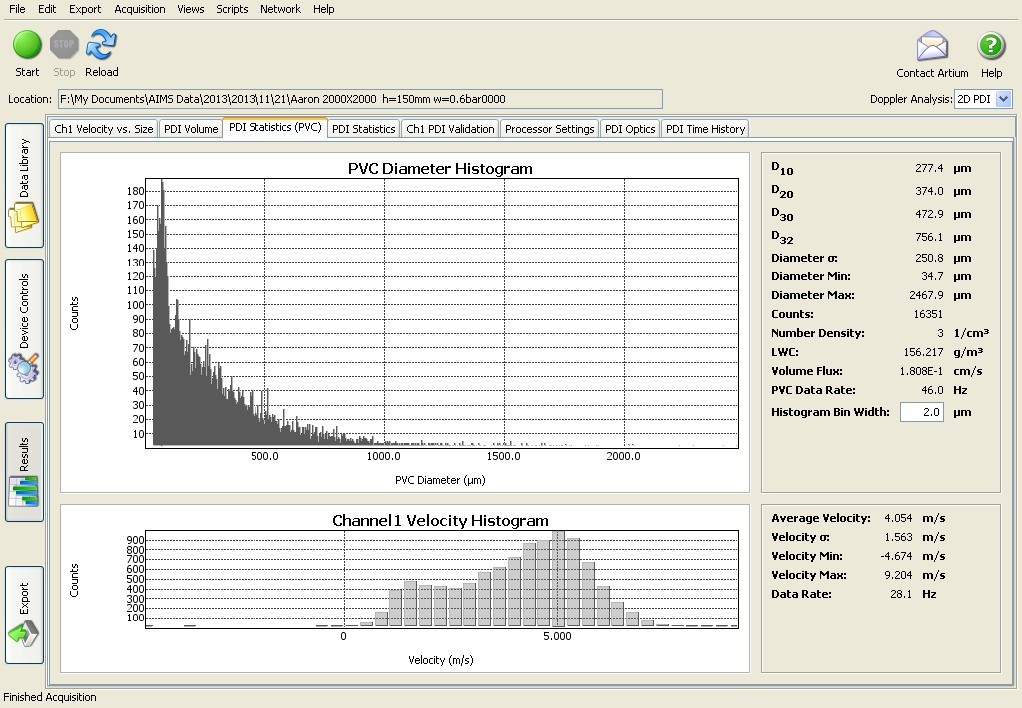

0.6 Bar下噴嘴顆粒度數據

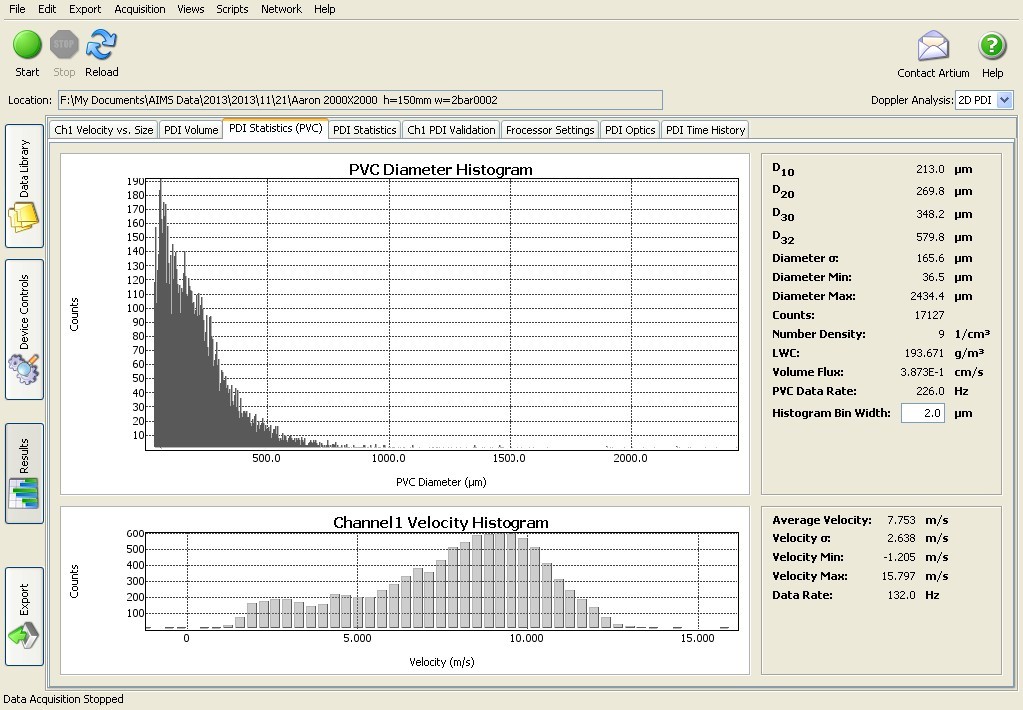

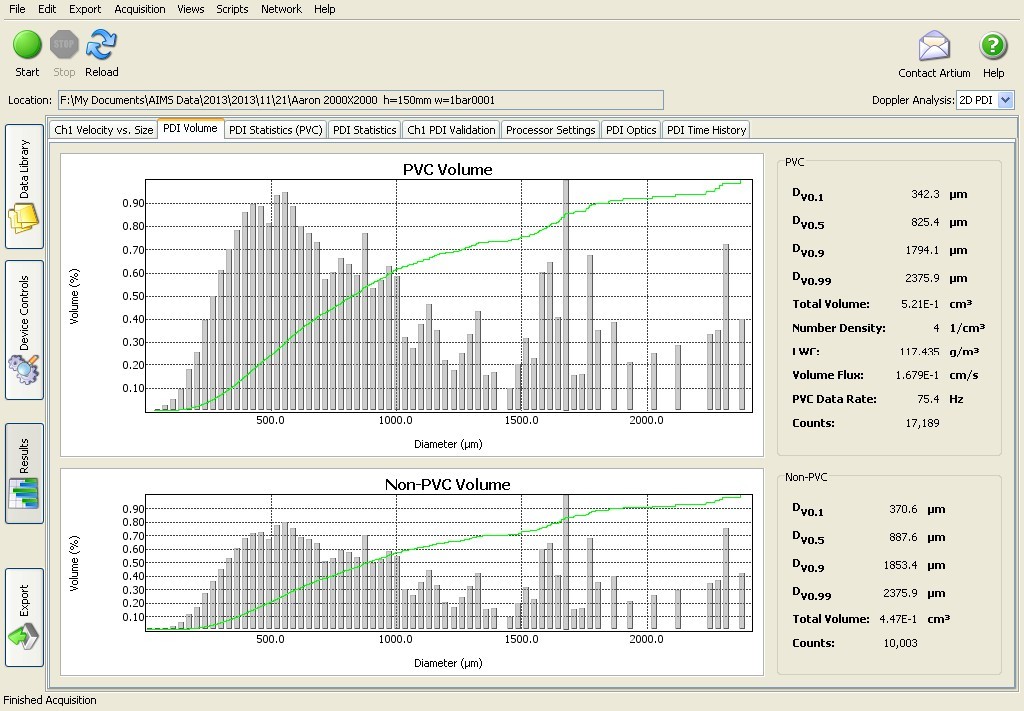

1Bar下噴嘴顆粒度數據

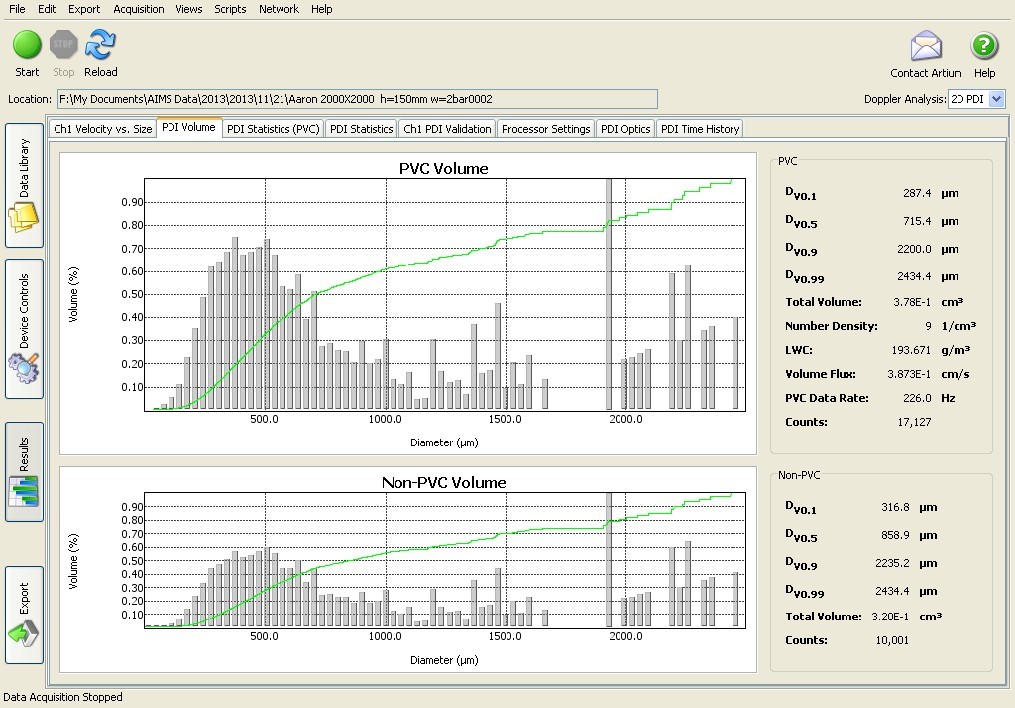

2 Bar下噴嘴顆粒度數據
5.3 控制單元
控制單元采用公司自主研發的控制系統，配置觸摸屏，用戶可通過觸摸屏操控系統，操作面板上設置有指示燈和按鈕，方便用戶監測和操控系統。
控制單元包含以下功能模塊：
(1）系統起停；
(2）降雨量控制；
(3）雨量監測；
(4）噴霧壓力監測；
(5）系統安全保護；
(6）系統報警。
控制單元集成在操作控制臺內，操作簡單，維護方便。

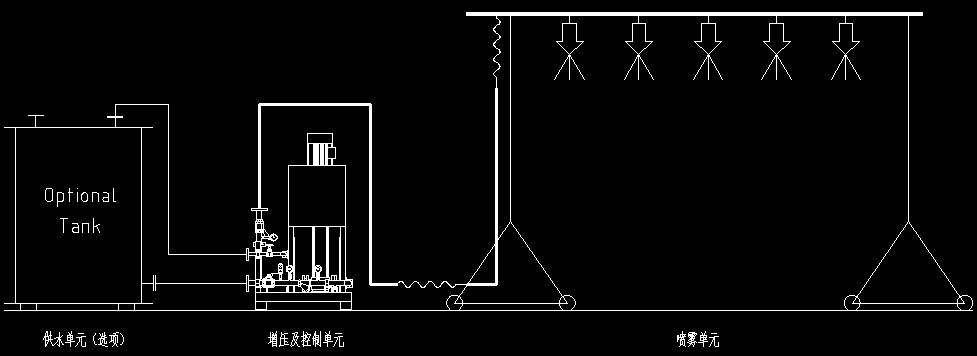

5.4 系統組成結構圖

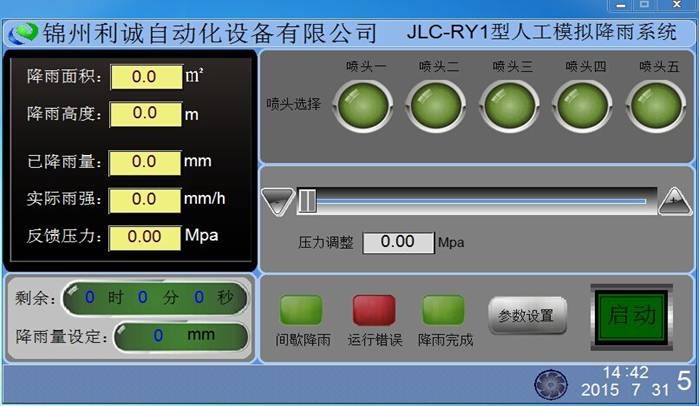

操控界面
技術指標：
降雨參數
有效降雨面積
1～30m2
有效降雨高度
2～4m
雨強連續變化范圍
20～260mm/h
雨滴大小調控范圍
0.3 ～ 6mm
雨強變化調節時間
＜30S
降雨均勻度系數
＞0.8
降雨調節精度
7 mm/h
降雨測量誤差
≤2%
降雨歷時
任意
數據存儲容量
＞32000條數據
雨量筒承雨口內徑
Φ200mm±0.6mm
雨量筒分辨率
0.2mm
數據通訊方式
RS485、USB
設計使用壽命
＞20年
電源及功耗
電壓
1×220VAC，50Hz
容量
＞2.2 KVA
波動
±10%
介質要求
液體名稱
常溫水
密 度
1000kg/m3
液體溫度
5 ～ 45℃
電 導 率
＞5us/cm
液體粘度
1cP
環境條件
環境溫度
5 ～ 40℃
最大濕度
≤95%
海拔高度
＜1000 m
系統平配置清單
類別
序號
名 稱
型號
數量
技術說明
降雨增壓單元
1
電動流量調節閥
上海巨良
1臺
采用電動三片式防爆球閥，具有功能強、體積小、性能可靠、流通能力大、控制精準等特點。公稱壓力0-10Mpa。
2
電磁管路開關
上海巨良
3只
采用工業級出口系列防爆黃銅電磁閥，公稱壓力0.03-0.8Mpa。
3
過濾器
南閥
1只
不銹剛過濾器，將過濾網更換為60目的，有效的擋住雜質。
4
水泵及管線
2KW/40
1套
水泵為海城三魚生產名牌產品，工作電壓為220V,流量4立方每小時，揚程45米，一寸外接管徑，所有管線均為國標。
降雨
噴霧
單元
1
噴頭
（美國斯普瑞原廠）
F123/8
多組
123/8，孔徑分別為：1mm，2.0 mm，4.5mm，雨滴在0.3～6mm之間，永不變型
2
管路及分水系統
熱渡管
1套
熱電渡管，管徑為40 mm，立柱式的架設。降雨層面分成三個層面。總體四路系統，每種系統的一路和另一路對應成疊加降雨方式。
3
雨量計
錦州利誠
1套
誤差率在2%以內
4
模擬降雨支架
不銹鋼
1套
采用輕便，耐用的不銹鋼方形鋼管搭接而成，并采用三角形大連接板進行螺栓連接，結構合理，美觀結實，拆卸方便。
降雨控制單元
1
模擬降雨自動控制中心
控制系統
1套
降雨系統的控制中心，高精度雙閉環控制，可靈活擴充。通過485接口可靈活組成降雨網絡及與上位機通訊，系統采用軍工級電路板和嚴格篩選工業級器件，多重隔離電源，確保系統穩定。
人機接口
1個
10.4寸工業級觸控液晶模組，實時顯示雨強，壓力，雨量及閥門開度等系統信息。并可通過觸控按鍵對系統進行控制設置。
柜子數據線
1套
使用優質線纜、標準航空接頭，防誤接措施，外型美觀大方，外接為插入式，使用及其方便。
電子電調器
1套
接收控制系統命令，定位調節電動閥門的開度，從而調節出相應的雨強雨量。
2
便攜控制操作臺
國璽
1套
空氣開關，接觸器，繼電器等，均為國標。
3
系統監測軟件
LC-RJ2
1套
人工模擬降雨軟件可在WINDOWS2000以上環境即可運行并支持最新WIN7操作系統，實時顯示各路數據，每隔1秒更新一次，每組數據自動存儲（存儲時間可以設定），與打印機相連自動打印存儲數據，生成標準降雨圖文報表及統計分析曲線,存儲量達數年以上，數據存儲格式為EXCEL標準格式可供其它軟件調用，強大數據庫管理功能，支持sql、access、oracle等多種數據庫，并可以將數據上傳至中心管理網站進行實時數據更新發布便于查詢。
雜支
1
安裝培訓
工程師工作
1
由工程師組成工作，安裝所需工具用具，培訓所花時間及吃住行費用。
2
運費路費
費用
1
整個設備的運輸費用，及上力費，及工程師為生產中采購加班等費用。
注：所有費用均包含在其內，所有的設計、生產、安裝、調試、培訓，均能滿足雙方約定的技術要求。支架地基、蓄水池與觀測室根據我方圖紙使用方自行建設。
